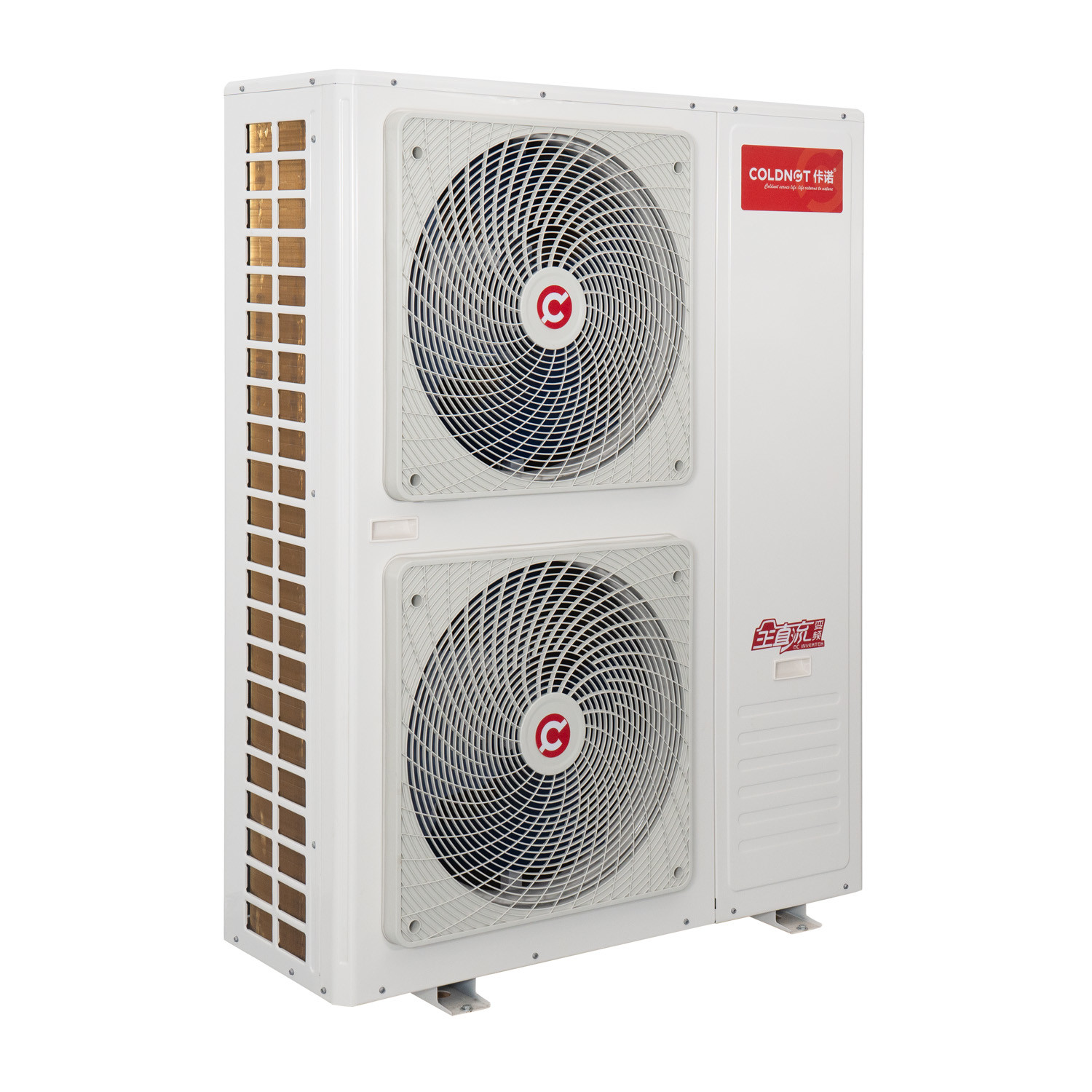

8 estábulo residencial do grau do uso -25 do aquecedor de água da bomba de calor do CO2 do quilowatt R744

8 kw R744 CO2 bomba de calor aquecedor de água uso residencial -25 graus estável

Descrição do DORIN INVERTER CO2 ((R744) Sistemas de bomba de calor

Bomba de calor de alta temperatura de dióxido de carbono
O dióxido de carbono é um fluido de trabalho natural, com elevada condutividade térmica e capacidade térmica específica, que contribui para obter um elevado coeficiente de transferência de calor;baixa viscosidade dinâmica pode reduzir a queda de pressão do fluido de trabalho no tuboA elevada densidade de vapor ajuda a melhorar a taxa de fluxo de massa do fluido de trabalho.a relação de densidade (a relação de densidade representa a diferença entre as propriedades do gás e do líquido) é pequena, o que é benéfico para a distribuição do fluido de trabalho, e a tensão superficial é pequena, o que pode melhorar a ebulição na intensidade de transferência de calor do evaporador da zona.A densidade do gás é alta., e a capacidade de aquecimento por unidade de volume é grande, que é cerca de 5 vezes a do R22, o que pode reduzir o tamanho dos tubos e compressores, tornando o sistema mais leve, compacto e de pequeno tamanho.A relação de pressão do compressor (relação entre a pressão de condensação e a pressão de evaporação do fluido de trabalho) é baixaO processo de compressão pode ser mais próximo da compressão isentrópica e a eficiência é melhorada.
O processo do ciclo de refrigeração transcrítica de dióxido de carbono é ligeiramente diferente do ciclo de refrigeração por compressão de vapor comum.A pressão de sucção do compressor é inferior à pressão críticaO processo endotérmico do ciclo ainda é realizado em condições subcríticas.O processo de troca de calor depende do calor latente para completarNo entanto, a pressão do escape do compressor está acima da pressão crítica e não é produzido condensado durante o processo de liberação de calor do meio de trabalho.O trocador de calor de alta pressão já não é chamado de condensadorO conceito tradicional de temperatura de condensação foi perdido, o que significa que o processo de troca de calor depende de calor sensível para ser completado.

Performance de 8 kw R744 CO2 bomba de calor aquecedor de água uso residencial -25 graus estável

Condições de trabalho a temperaturas ultra-baixas: temperatura ambiente DB-10-C, temperatura de entrada de água 9°C;
Condição de descongelamento: temperatura ambiente DB2°C/WB1°C, temperatura da entrada de água 9°C; condição de baixa temperatura: temperatura ambiente DB7°C/WB6°C, temperatura da entrada de água 9°C; condição de funcionamento padrão:temperatura ambiente DB20°C /WB15°C, temperatura da água de entrada 15°C; condição de trabalho de alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura da água de entrada 29°C.
Nota de instalação:
1O espaço entre as instalações não deve ser inferior a Im;
2Os tubuladores, com excepção da bomba de calor, devem ser protegidos da geada e podem ser instalados elementos de aquecimento;
3Devem ser tomadas medidas de isolamento térmico e de protecção para as condutas de circulação de água quente, a fim de evitar perdas de calor.

Diagrama de aplicação Tanque de água sob pressão

8 kw R744 CO2 bomba de calor aquecedor de água uso residencial -25 graus estável

Diagrama do sistema Sistema de controlo inteligente

8 kw R744 CO2 bomba de calor aquecedor de água uso residencial -25 graus estável

Diagrama esquemático do sistema
