tomada do CO2 da bomba de calor R744 da fonte de ar 106kw de 90 graus

tomada da bomba de calor R744 da fonte de ar 106kw (CO2) de 90 graus

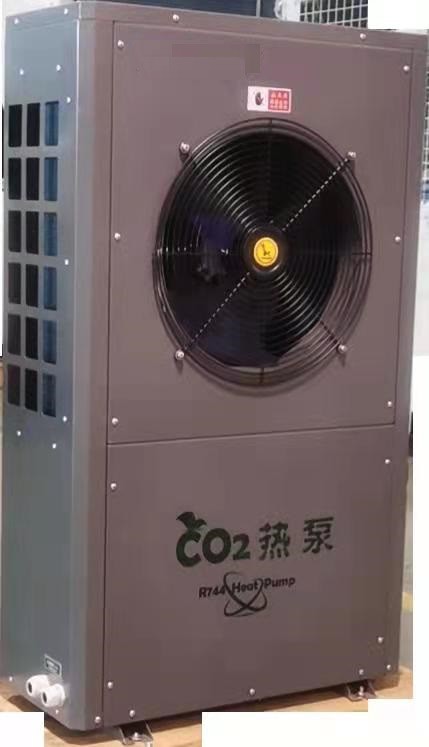

Descrição de uma tomada da bomba de calor R744 da fonte de ar 106kw (CO2) de 90 graus

A unidade transcritical da bomba de calor do dióxido de carbono tem um efeito de poupança de energia significativo na recuperação de calor do desperdício. Com as características excelentes do dióxido de carbono supercríticos, simplesmente uma pequena quantidade de eletricidade é exigida para produzir a água quente de alta temperatura. Na área fria de 100 a 20 diplomas no norte, o calor de desperdício do ar pode ser absorvido. Na área supercrítico do dióxido de carbono, o permutador de calor do gás pode ainda eficientemente produzir a água quente de alta temperatura acima de 60 °C.

Bomba de calor de alta temperatura do dióxido de carbono
O dióxido de carbono é um líquido de trabalho natural, com condutibilidade térmica alta e capacidade de calor específico, que ajuda a obter o coeficiente de transferência térmica de calor elevado; a baixa viscosidade dinâmica pode reduzir a gota de pressão do líquido de funcionamento no tubo. A densidade alta do vapor ajuda a melhorar o caudal maciço do líquido de trabalho, a relação de densidade (a relação de densidade representa a diferença entre as propriedades do gás e o líquido) é pequena, que é benéfica à distribuição do líquido de trabalho, e a tensão de superfície é pequena, que pode melhorar a ebulição na intensidade da transferência térmica do evaporador da zona. A densidade do gás é alta, e a capacidade de aquecimento pelo volume de unidade é grande, que é aproximadamente 5 vezes que de R22, que pode reduzir o tamanho das tubulações e dos compressores, fazendo o isqueiro do sistema, compacto e pequeno em tamanho. A relação da pressão do compressor (a relação da pressão de condensação e da pressão de evaporação do líquido de trabalho) é baixa, o processo de compressão pode ser mais perto da compressão isentrópica e a eficiência é melhorada. Vasta gama de fontes e de preços baixos.
O processo de ciclo de refrigeração transcritical do dióxido de carbono é levemente diferente daquele do ciclo de refrigeração ordinário da compressão do vapor. A pressão da sução do compressor é mais baixa do que a pressão crítica, e a temperatura da evaporação é igualmente mais baixa do que a temperatura crítica. O processo endothermic do ciclo é realizado ainda sob circunstâncias subcritical. O processo da inversão térmica confia no calor latente para terminar. Contudo, a pressão da exaustão do compressor está acima da pressão crítica, e nenhum condensado é produzido durante o processo da liberação de calor do meio de trabalho. O permutador de calor de alta pressão é chamado já não um condensador, mas um refrigerador do gás. O conceito tradicional da temperatura de condensação foi perdido. O significado, o processo da inversão térmica confia no calor apreciável para terminar.

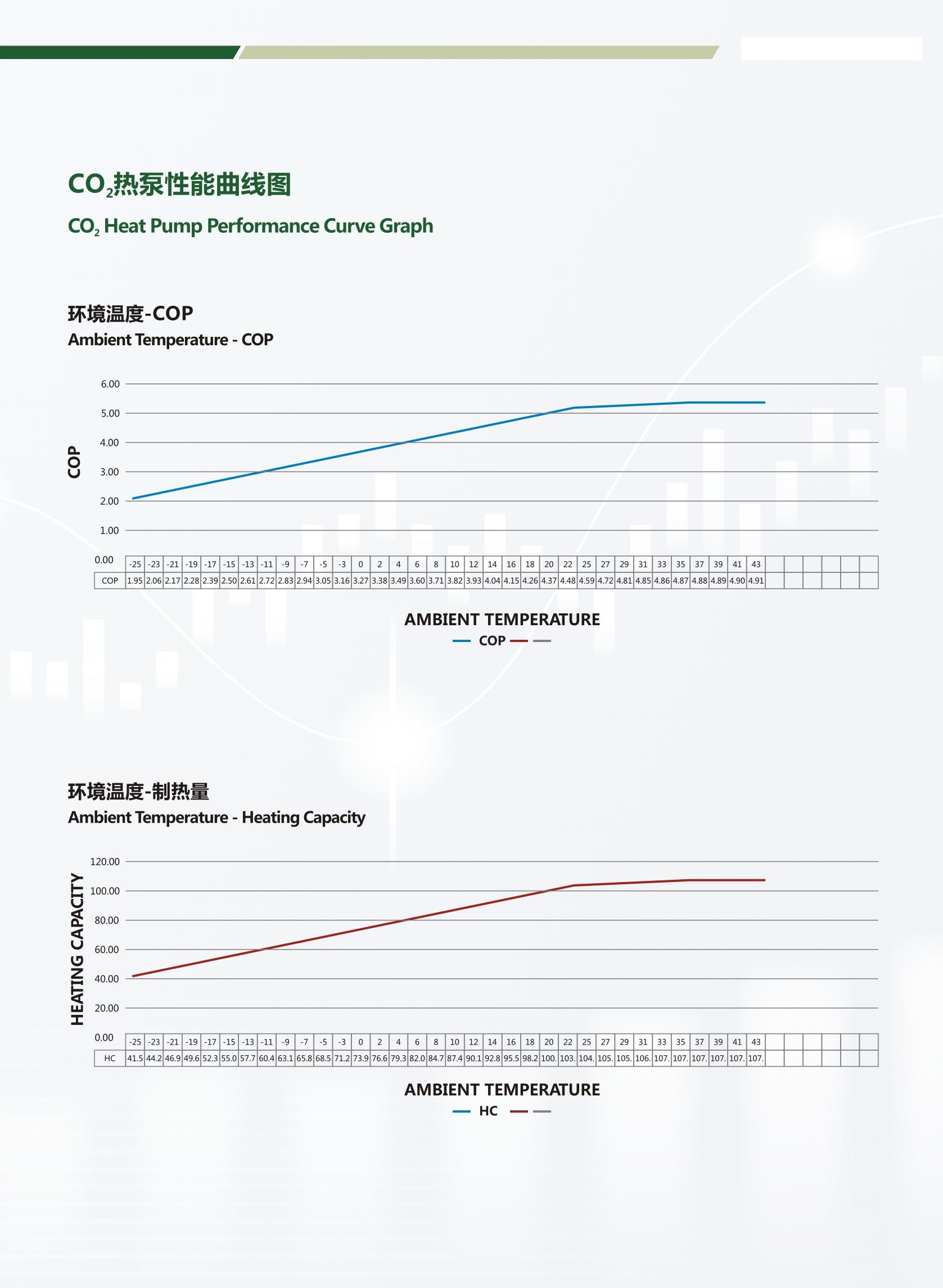

Desempenho de uma tomada da bomba de calor R744 da fonte de ar 106kw (CO2) de 90 graus

Ultra-baixas condições de trabalho da temperatura: temperatura ambiental DB-10-C, temperatura 9°C da entrada da água;
Degele a circunstância: temperatura ambiental DB2°C/WB1°C, temperatura 9°C da entrada da água; condição de baixa temperatura: temperatura ambiental DB7°C/WB6°C, temperatura 9°C da entrada da água; condição de trabalho padrão: °C da temperatura ambiental DB20°C /WB15, temperatura da água 15°C da entrada; condição de trabalho de alta temperatura: temperatura ambiental DB38°C/WB23°C, temperatura da água 29°C. da entrada.
Notas da instalação:
1. O afastamento em torno da instalação não deve ser menos de Im;
2. Os encanamentos diferentes da bomba de calor devem ser protegidos da geada e os elementos de aquecimento podem ser instalados;
3. as medidas da isolação térmica e da proteção devem ser tomadas para os encanamentos para que a circulação da água quente impeça a perda de calor.

Tanque de água do Pressão-rolamento do diagrama da aplicação

tomada da bomba de calor R744 da fonte de ar 106kw (CO2) de 90 graus

Sistema de controlo de Smart do diagrama de sistema

tomada da bomba de calor R744 da fonte de ar 106kw (CO2) de 90 graus

Diagrama esquemático do sistema
