CO, líquido refrigerante: Vantagens para
①Não-inflamável, não-tóxico.
②Produto natural.
3Does para não exigir alguns procedimentos especiais recuperar o líquido refrigerante
4 nenhuma necessidade de reacquire.
5 nenhum dano à camada de ozônio.
6.ODP=0 (valor potencial 0) 2 da ameaça do ozônio
7.GWP=1 (valor potencial 1 do efeito de estufa)
assunto 8.Not ao imposto e aos regulamentos reguladores de algum país.

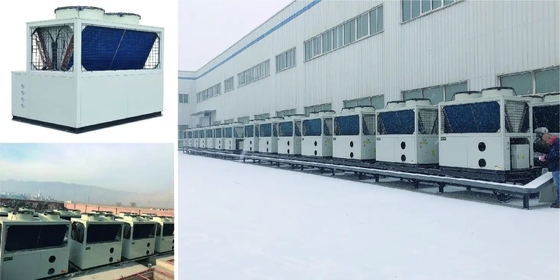

Vantagens para CO, bomba de calor: bomba de calor residencial da fonte de ar do CO2 da água quente na temperatura exterior de -15°C e na temperatura da água 80°C da saída
a temperatura da água 1The pode ser até 100℃, armazenamento de alta temperatura pode reduzir o volume do tanque de água.
2 o limite de trabalho is-43℃, mas a água ainda podem ser descarregados eficientemente.
a BOBINA 3 máxima é 5.5.And para a máquina multifuncional completa, sua BOBINA máxima é 7.
A máquina 4 completa pode produzir a água quente e fria ao mesmo tempo a conseguir para maximizar a utilização efficiencial da energia.
5.Can encontram o consumo de água diferente.
6 o único mecanismo 520kW coaxial pode ser combinado com os módulos múltiplos.
⑦Segurança, com o 6times para a proteção da segurança da sobrepressão, a água e a separação da eletricidade.
⑧O controle frequengy inteligente da conversão pode salvar 50% da energia ao degelar.
projeto 9.Split, especialmente para os lugares do arranha-céus que não podem ser içados e transportado.
10. O controle sem fio esperto do APP, pode realizar gestão 2nãa pilotado.

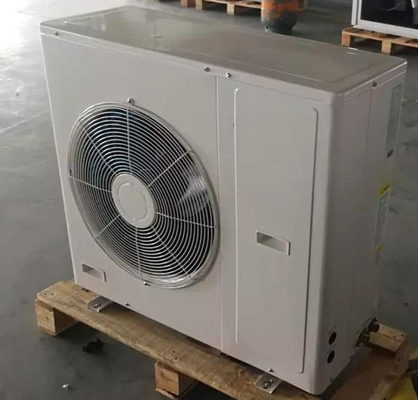

Bomba de calor do inversor da C.C. do CO2
Compressor de duas fases da frequência 1.DC variável.
2. O Separação-tipo máquina pode ser configurado com um volume máximo do tanque de água é 2000L.
volume incorporado do tanque de água 3.Integrated como 40L, 180L, 220L, 260L, 320L
④Funções do produto: Única máquina da unidade da água quente, caldeira de água, aquecimento solar quente doméstico de Water+ Heating+.
(5 apropriados para casas, illas, hotéis pequenos, fábricas pequenas, desinfecção do hospital, etc.

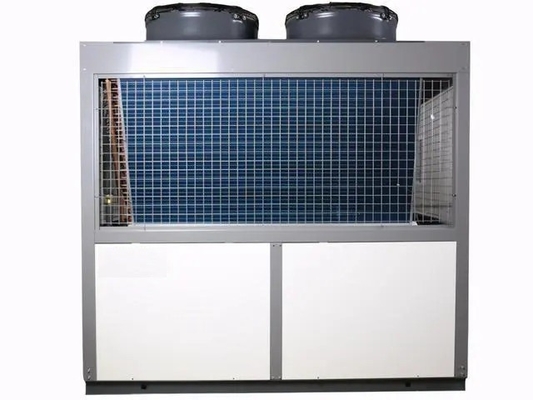

Bomba de calor do inversor de CO2AC
Compressor do inversor 1AC.
②Controle de cano principal de CPP/PLC, tela táctil colorido.
O tanque de água da pressão 3 atmosférica pode arbitrariamente ser configurado, e a capacidade do tanque de água
pode ser por encomenda configurado.
④Função do produto: Água quente + aquecimento de alta temperatura
5Suitable para grandes e hotéis de tamanho médio, fábricas de tamanho médio e em grande escala comerciais
construções residenciais, estádios, explorações agrícolas e outros lugares que precisam de se aquecer.
Desempenho da bomba de calor residencial da fonte de ar do CO2 da água quente na temperatura exterior de -15°C e na temperatura da água 80°C da saída
Ultra-baixas condições de trabalho da temperatura: temperatura ambiental DB-10-C, temperatura 9°C da entrada da água;
Degele a circunstância: temperatura ambiental DB2°C/WB1°C, temperatura 9°C da entrada da água; condição de baixa temperatura: temperatura ambiental DB7°C/WB6°C, temperatura 9°C da entrada da água; condição de trabalho padrão: °C da temperatura ambiental DB20°C /WB15, temperatura da água 15°C da entrada; condição de trabalho de alta temperatura: temperatura ambiental DB38°C/WB23°C, temperatura da água 29°C. da entrada.
Notas da instalação:
1. O afastamento em torno da instalação não deve ser menos de Im;
2. Os encanamentos diferentes da bomba de calor devem ser protegidos da geada e os elementos de aquecimento podem ser instalados;
3. as medidas da isolação térmica e da proteção devem ser tomadas para os encanamentos para que a circulação da água quente impeça a perda de calor.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
|
Bomba de calor do inversor da C.C. do CO2 bomba de calor residencial da fonte de ar do CO2 da água quente na temperatura exterior de -15°C e na temperatura da água 80°C da saída |
|||||
| Tipo | LN-6ZW-40L | LN-7ZW-250L | LN-8ZW | ||
| Função | Capacidade de aquecimento | quilowatt | 6,0 | 6,8 | 7,8 |
| Capacidade da água quente | L/H | 114,6 | 129,9 | 149 | |
| Entrada de poder de aquecimento | quilowatt | 1,30 | 1,51 | 1,7 | |
| BOBINA | W/W | 4,6 | 4,5 | 4,6 | |
| Fonte de alimentação | V/Ph/Hz | 115V~220V~50/60Hz | |||
| Temperatura da água da saída avaliado | ℃ | 60,0 | |||
| Temperatura da água da saída máxima | ℃ | 90,0 | |||
| Variação da temperatura ambiental de trabalho | ℃ | (-) 25-43 | |||
| Tamanho da tubulação da conexão da água | milímetro | DN20 | |||
| Líquido refrigerante | Tipo | R744/CO2 | |||
| Dimensões | milímetro | 520x 520x 1700 | 850x 680x 2060 | 910x430x920 | |
| Nível de ruído | DB (A) | 42,0 | 43,0 | 44,0 | |
| Peso líquido | Quilograma | 149,0 | 224,0 | 130,0 | |
| Inversor | C.C. | ||||
| Condição de temperatura padrão: | |||||
| Temperatura ambiental 20°C, temperatura da água: Entrada 15" C, tomada 60°C | |||||
| Bomba de calor do inversor da C.A. do CO2 | ||||||
| Tipo | LN-40ZW | LN-75ZW | LN-120ZW | |||
| Função | Capacidade de aquecimento | quilowatt | 40 | 75,5 | 125,4 | |
| Capacidade da água quente | L/H | 764 | 1442 | 2396 | ||
| Entrada de poder de aquecimento | quilowatt | 9 | 16,7 | 26,6 | ||
| BOBINA | W/W | 4,4 | 4,5 | 4,7 | ||
| Fonte de alimentação | V/Ph/Hz | 380V~415V~ 50/60Hz | ||||
| Temperatura da água da saída avaliado | ℃ | 60 | ||||
| Temperatura da água da saída máxima | ℃ | 90 | ||||
| Variação da temperatura ambiental de trabalho | ℃ | (-) 25-43 | ||||
| Tamanho da tubulação da conexão da água | milímetro | DN20 | DN20 | DN25 | ||
| Líquido refrigerante | Tipo | R744/CO2 | ||||
| Dimensões | milímetro | 1803x830x2100 | 2045x1108x2300 | 2470x1370x2415 | ||
| Nível de ruído | DB (A) | 49 | 54 | 65 | ||
| Peso líquido | Quilograma | 530 | 985 | 1360 | ||
| Inversor | C.A. | |||||
| Condição de temperatura padrão: | ||||||
| Temperatura ambiental 20°C, temperatura da água: Entrada 15' C, tomada 60C | ||||||
Tanque de água do Pressão-rolamento do diagrama da aplicação
bomba de calor residencial da fonte de ar do CO2 da água quente na temperatura exterior de -15°C e na temperatura da água 80°C da saída
Sistema de controlo de Smart do diagrama de sistema
bomba de calor residencial da fonte de ar do CO2 da água quente na temperatura exterior de -15°C e na temperatura da água 80°C da saída
Diagrama esquemático do sistema
