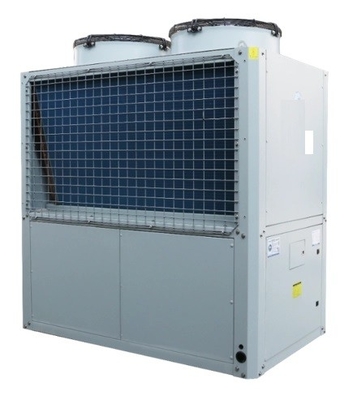

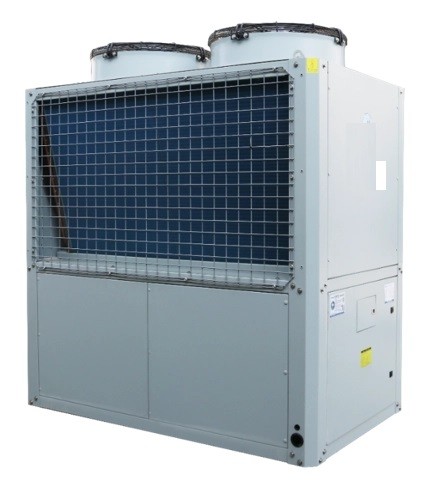

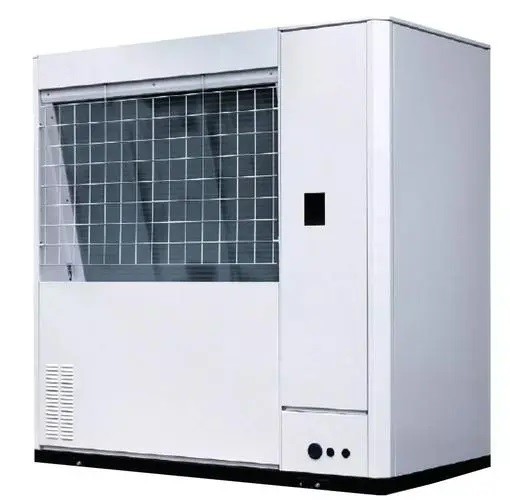

Poder dos sistemas de bomba do calor do CO2 R744 do INVERSOR de DORIN multi

Descrição de sistemas de bomba do calor do CO2 do INVERSOR de DORIN (R744) – para benefícios práticos e da economia de gastos

O compressor suga o líquido refrigerante gasoso de baixa temperatura e de baixa pressão do dióxido de carbono do evaporador, e comprime o líquido refrigerante do dióxido de carbono em um líquido supercrítico de alta temperatura e de alta pressão através do trabalho. O líquido supercrítico de alta temperatura e de alta pressão entra no refrigerador do gás para trocar o calor com água, e é refrigerado no refrigerador do gás. O líquido de alta pressão libera muito calor, e a água absorve o calor liberado e a temperatura continua a aumentar. Depois que o líquido de alta pressão é estrangulado e despressurizado pela válvula da expansão, absorve o calor do ar circunvizinho e evapora no gás de baixa pressão com a ação do fã no evaporador, e está sugado no compressor a ser comprimido, e o ciclo é repetido para produzir a água quente. Caracteriza o líquido refrigerante natural da proteção ambiental: ODP é 0, GWP é 1, nenhuma poluição ao ambiente, desempenho de aquecimento de alta temperatura excelente não-tóxico, não-inflamável: a saída da água a mais alta pode alcançar acima do desempenho excelente da baixa temperatura 90℃: na temperatura ambiental de -20°C, a água 90°C quente de alta temperatura pode ainda ser eficiência elevada produzida: a BOBINA de aquecimento do desempenho pode alcançar 4,5, e quando a água quente é produzida na baixa temperatura, a BOBINA está ainda acima da vasta gama 2,0 de aplicação: pode trabalhar normalmente na variação da temperatura ambiental de -20℃~43℃, apropriada para nossa produção de água quente doméstica ou industrial

Desempenho de sistemas de bomba do calor do CO2 do INVERSOR de DORIN (R744) – para benefícios práticos e da economia de gastos

Ultra-baixas condições de trabalho da temperatura: temperatura ambiental DB-10-C, temperatura 9°C da entrada da água;
Degele a circunstância: temperatura ambiental DB2°C/WB1°C, temperatura 9°C da entrada da água; condição de baixa temperatura: temperatura ambiental DB7°C/WB6°C, temperatura 9°C da entrada da água; condição de trabalho padrão: °C da temperatura ambiental DB20°C /WB15, temperatura da água 15°C da entrada; condição de trabalho de alta temperatura: temperatura ambiental DB38°C/WB23°C, temperatura da água 29°C. da entrada.
Notas da instalação:
1. O afastamento em torno da instalação não deve ser menos de Im;
2. Os encanamentos diferentes da bomba de calor devem ser protegidos da geada e os elementos de aquecimento podem ser instalados;
3. as medidas da isolação térmica e da proteção devem ser tomadas para os encanamentos para que a circulação da água quente impeça a perda de calor.

Tanque de água do Pressão-rolamento do diagrama da aplicação

Sistemas de bomba do calor do CO2 do INVERSOR de DORIN (R744) – para benefícios práticos e da economia de gastos

Sistema de controlo de Smart do diagrama de sistema

Sistemas de bomba do calor do CO2 do INVERSOR de DORIN (R744) – para benefícios práticos e da economia de gastos

Diagrama esquemático do sistema
