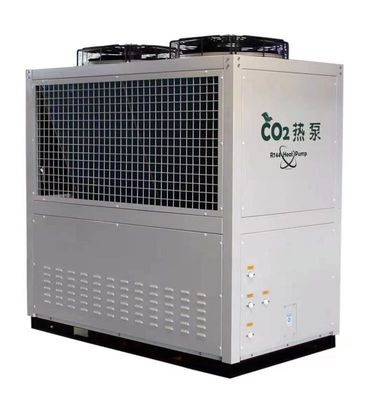

Introdução do princípio de bomba de calor do nascente de água da fonte de ar do CO2 r744 para o projeto de alta temperatura do aquecimento da casa da água quente ou o uso de construção comercial
O compressor suga o líquido refrigerante gasoso de baixa temperatura e de baixa pressão do dióxido de carbono do evaporador, e comprime o líquido refrigerante do dióxido de carbono em um líquido supercrítico de alta temperatura e de alta pressão através do trabalho. O líquido supercrítico de alta temperatura e de alta pressão entra no refrigerador do gás para trocar o calor com água, e é refrigerado no refrigerador do gás. O líquido de alta pressão libera muito calor, e a água absorve o calor liberado e a temperatura continua a aumentar. Depois que o líquido de alta pressão é estrangulado e despressurizado pela válvula da expansão, absorve o calor do ar circunvizinho e evapora no gás de baixa pressão com a ação do fã no evaporador, e está sugado no compressor a ser comprimido, e o ciclo é repetido para produzir a água quente. Caracteriza o líquido refrigerante natural da proteção ambiental: ODP é 0, GWP é 1, nenhuma poluição ao ambiente, desempenho de aquecimento de alta temperatura excelente não-tóxico, não-inflamável: a saída da água a mais alta pode alcançar acima do desempenho excelente da baixa temperatura 90℃: na temperatura ambiental de -20°C, a água 90°C quente de alta temperatura pode ainda ser eficiência elevada produzida: a BOBINA de aquecimento do desempenho pode alcançar 4,5, e quando a água quente é produzida na baixa temperatura, a BOBINA está ainda acima da vasta gama 2,0 de aplicação: pode trabalhar normalmente na variação da temperatura ambiental de -20℃~43℃, apropriada para nossa produção de água quente doméstica ou industrial
Desempenho da bomba de calor do nascente de água da fonte de ar do CO2 r744 para o projeto de alta temperatura do aquecimento da casa da água quente ou o uso de construção comercial
| Tipo da unidade | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Especificações | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Fonte de alimentação | Five-wire380V/50Hz trifásico | ||||||
| Modo de aquecimento | Tipo direto do calor/ciclo | ||||||
| Condição de trabalho padrão | Capacidade de aquecimento (quilowatts) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
| Poder entrado (quilowatts) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
| BOBINA | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Volume de água quente (³ de m /h) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
| Condição de alta temperatura | Quilowatts da capacidade de aquecimento) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Poder entrado (quilowatts) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| BOBINA | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| Volume de água quente (³ de m /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condição de baixa temperatura | Capacidade de aquecimento (quilowatts) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
| Poder entrado (quilowatts) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
| BOBINA | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Volume de água quente (³ de m /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
| Informação componente | Tamanho da junção de tubulação da água | DN20 | DN25 | DN32 | DN40 | ||
| Permutador de calor da água | Permutador de calor da placa ou da luva | ||||||
| Permutador de calor do ar | Aleta de alumínio para o tubo de cobre | ||||||
| tipo do compressor | reciprocar Semi-fechado | ||||||
| Painel da operação | Tela táctil da cor | ||||||
| Temperatura máxima da tomada (℃) | 90℃ | ||||||
| Líquidos refrigerantes | R744 (CO2) | ||||||
| Pressão do projeto (MPa) | Lado alto 15, baixo lado 8 | ||||||
| Dimensões (comprimento, largura e altura milímetros) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Ruído (DB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Peso (quilogramas) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ESPAÇO do uso | Temperatura da água da alimentação (℃) | 5~ 40 | |||||
| Pressão de água da alimentação | 0,05~ 0,4 | ||||||
| Temperatura da efluência (℃) | 55~ 90 | ||||||
| Fluxo máximo | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiental (℃) | ’ - 20~43 | ||||||
