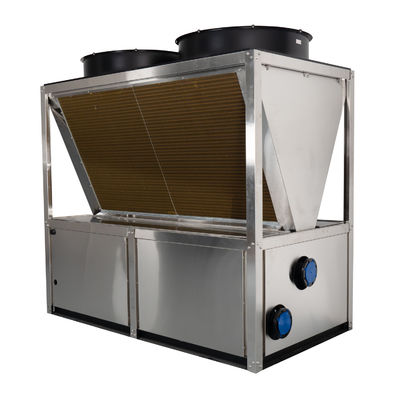

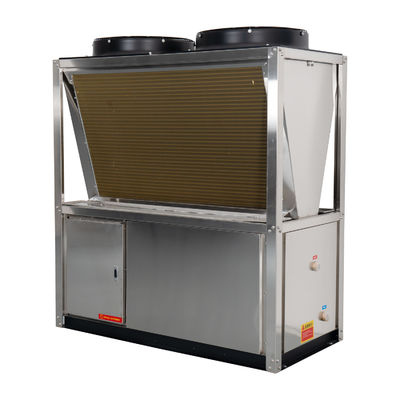

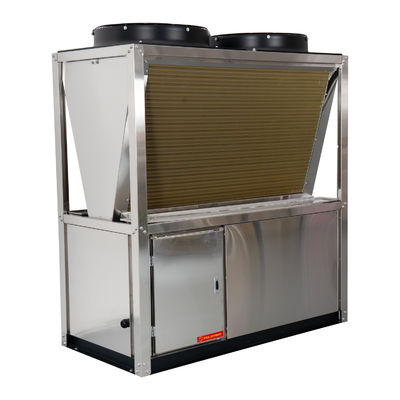

Bomba de calor de fonte de ar de alta temperatura a vapor de 120 graus de aço inoxidável
O princípio básico de funcionamento da unidade de bomba de calor de alta temperatura em cascata baseia-se na inversão
O sistema de fluidos de trabalho é dividido em um sistema de circulação de nível de baixa temperatura e
um sistema de circulação de níveis de alta temperatura. O gás de baixa pressão é comprimido numa temperatura média e
gás de pressão média pelo compressor de estágio de baixa temperatura, e entra no trocador de calor intermediário para
O meio de trabalho líquido é descompresso e expandido pelo
Na câmara de aquecimento, o calor da evaporação é novamente absorvido para a
completar um ciclo de baixa temperatura; ao mesmo tempo, o meio de trabalho líquido da máquina de alta temperatura
absorve o calor transmitido pela fase de baixa temperatura no trocador de calor intermediário e evapora
num gás de temperatura média e baixa pressão, e o gás de baixa pressão é comprimido pelo gás de baixa pressão
O gás de temperatura média e pressão média é comprimido em um compressor de alta temperatura e
Gás de alta pressão por um compressor de alta temperatura, que é condensado em estado líquido num trocador de calor
No trocador de calor intermediário, o calor de evaporação
O produto é absorvido de novo para completar um ciclo de baixa temperatura; através do ciclo recíproco, o efeito de produzir
A água quente de alta temperatura a baixa temperatura ambiente é alcançada
Bomba de calor de fonte de ar de alta temperatura a vapor de 120 graus de aço inoxidável
| Tipo |
FKH-20II/TGW |
FKH-50II/TGW |
FKH-100II/TGW |
| Vento alto |
Vento alto |
Vento alto |
| Especificações de potência |
380 V 3N ̇ 50 Hz |
380V 3N~50Hz |
380 V 3N ̇ 50 Hz |
Capacidade de aquecimento em funcionamento A1
condição ((20) |
20 kW |
50 kW |
100 kW |
Consumo de potência de aquecimento em condições de funcionamento A1
condição |
12 kW |
29 kW |
58 kW |
Capacidade de aquecimento em condições de funcionamento A2
Condição (7) |
19 kW |
49 kW |
98 kW |
Consumo de potência de aquecimento em A2
condição de trabalho |
12 kW |
31 kW |
62 kW |
Capacidade de aquecimento em condições de trabalho A3
-12) |
15 kW |
42 kW |
85 kW |
Consumo de potência de aquecimento inferior a A3
condição de trabalho |
11.5kW |
32 kW |
63 kW |
| Capacidade de aquecimento em condições de trabalho A4 ((-20) |
14 kW |
37 kW |
75 kW |
Consumo de potência de aquecimento em A4
condição de trabalho |
11.2kW |
30 kW |
60 kW |
| Corrente de funcionamento máxima |
36A |
70A |
140A |
| Descarga |
3.4 m3/h |
8.6m3/h≤ |
17.2m3/h |
| ruído |
≤ 58 dB (A) |
60 dB (A) |
≤ 72 dB (A) |
| Perda de pressão do lado da água |
≤ 75 kPa |
≤ 75 kPa |
≤ 88 kPa |
| Tamanho da unidade (( comprimento x largura x altura mm) |
860×780×1780 |
1550×780×1780 |
2260 × 1230 × 2170 |

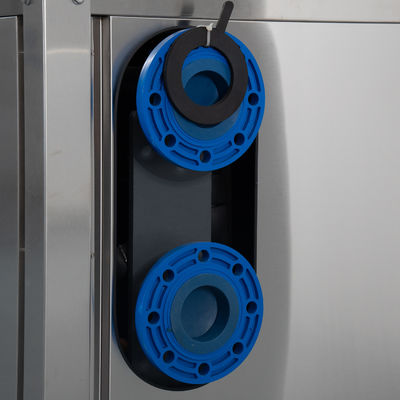

| Dimensionamento da ligação |
DN32 ((peitos hexagonais) |
DN40 ((peitos hexagonais) |
DN80 ((flange) |
| Peso unitário ((kg) |
240 |
450 |
1350 |
