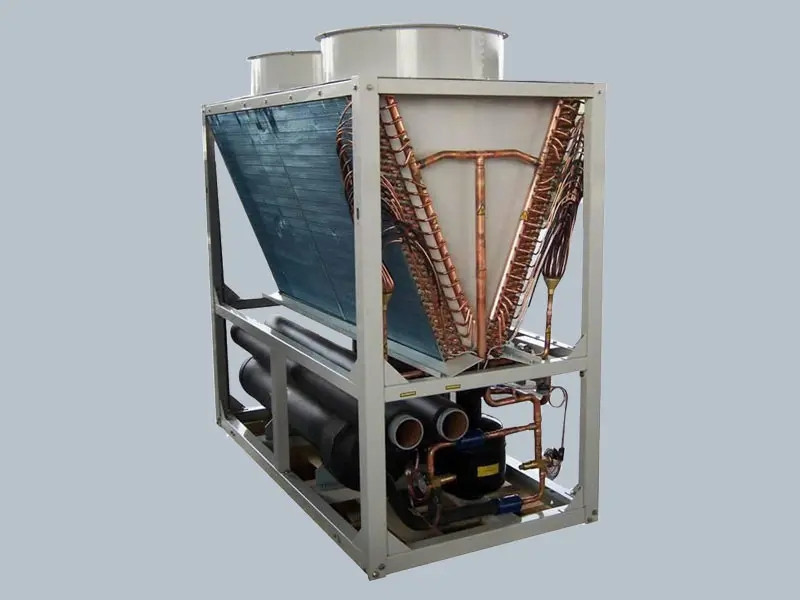

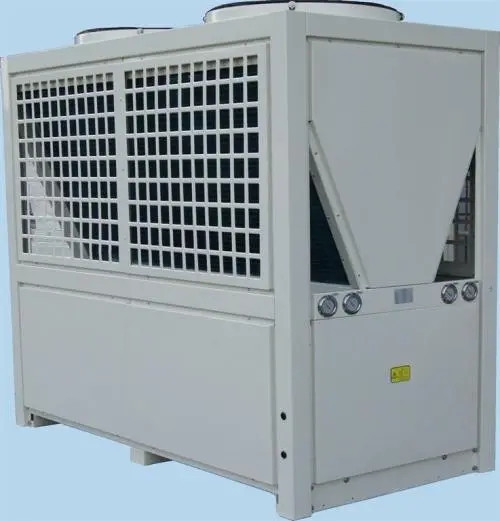

Introdução de 25 da cascata de ar da fonte de calor da bomba R410A quilowatts da saída do líquido refrigerante da água quente de 90 graus
Para bombas de calor, conectar é uma solução para utilizar o sistema entre umas diferenças mais largas da temperatura da fonte e uns meios do dissipador. Consequentemente, mais (para cada ciclo um) os compressores de um ainda menores podem ser usados que tem o resultado favorável de menos deficiências da energia.
Que é uma bomba de calor da cascata?
A bomba de calor da cascata consiste em 4 sistemas: o abastecimento de água refrigerado, o ciclo de refrigeração de baixa temperatura usando R22, o ciclo de alta temperatura da bomba de calor usando R134a e o abastecimento de água quente. A bomba de calor da cascata produz ambos refrigerou a água para a aplicação refrigerando e a água quente para a aplicação de aquecimento.
Um abastecimento de água quente da bomba de calor da cascata para a inativação de alta temperatura do coronavirus novo na água de esgoto médica inclui um subsistema da água quente de bomba de calor da cascata e um subsistema de alta temperatura do tratamento de esgotos da esterilização. O subsistema da água quente de bomba de calor da cascata inclui um primeiro ciclo de aquecimento da compressão e o segundo ciclo da compressão e de aquecimento, a primeira compressão e o ciclo de aquecimento incluem um primeiro compressor, um evaporador de condensação, um regenerator, uma primeira válvula de regulador de pressão, e um evaporador composto que sejam conectados em ordem; o segundo ciclo da compressão e de aquecimento inclui conectou sequencialmente o segundo compressor, o refrigerador de ar, a segunda válvula de regulador de pressão e o evaporador de condensação; o subsistema de alta temperatura do tratamento de esgotos da esterilização inclui o ciclo do tratamento secundário da água de esgoto e a associação da posição do armazenamento de calor. O sistema não pode somente executar a esterilização e o tratamento de alta temperatura da esterilização na água de esgoto que contém um grande número micro-organismos patogênicos, poluentes químicos e poluentes radioativos, mas igualmente recuperar o calor de desperdício da água de esgoto médica a ser descarregada para pré-aquecer a água de esgoto que não foi sujeitada à esterilização de alta temperatura. A vantagem de poupança de energia do sistema é melhorada.
Um método e um dispositivo para controlar start-stop de um compressor de degelo da bomba de calor da cascata; o método compreende: detectando se o primeiro sistema satisfaz a circunstância de degelo; se o primeiro sistema satisfaz a circunstância de degelo, de acordo com um controle start-stop pré-ajustado as regras controlam o primeiro compressor preliminar a ser girado sobre degelando; controle o segundo sistema para entrar no modo de aquecimento; a incorporação da aplicação atual coordena a ação de degelo do compressor de acordo com as regras start-stop do controle para evitar a bomba de calor durante o degelo, a proteção de alta pressão lateral preliminar da cascata ou a proteção secundária da baixa pressão do lado é provocada para melhorar a eficiência de degelo. Ao mesmo tempo, o segundo sistema é aquecido para evitar uma gota repentina na temperatura da água e para assegurar a estabilidade do processo de degelo.
| Especs. | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| tensão | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Capacidade de aquecimento nominal (água quente) | 25kW | 52kW | 102kW | 150kW |
| Poder de entrada nominal da capacidade de aquecimento | 8kW | 16.5kW | 33kW | 48kW |
| Capacidade de aquecimento da baixa temperatura (água quente) | 18kW | 36.5kW | 72kW | 110kW |
| Poder de entrada do aquecimento da baixa temperatura | 6kW | 12kW | 24kW | 36kW |
| Poder de entrada máximo | 13kW | 26kW | 52kW | 78kW |
| Corrente de funcionamento máxima | 35A | 70A | 140A | 210A |
| Capacidade de aquecimento nominal (aquecimento) | 21kW | 42kW | 84kW | 125kW |
| Poder de entrada nominal do aquecimento | 7kW | 14kW | 28kW | 42kW |
| Aquecimento da baixa temperatura (aquecimento) | 18kW | 36kW | 79kW | 108kW |
| Poder de entrada do aquecimento da baixa temperatura | 6kW | 12kW | 24kW | 36kW |
| Volume de água avaliado | ³ /h de 3.5m | ³ /h de 7m | ³ /h de 14m | ³ /h de 21m |
| Nome do líquido refrigerante/quantidade da injeção | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g) *2 | R410A/R134a (5500g/4200g) *4 | R410A/R134a (5500g/4200g) *6 |
| resistência lateral da água | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| ruído | ≤62dB (A) | ≤68dB (A) | ≤72dB (A) | ≤76dB (A) |
| Pressão de trabalho permissível na exaustão lado de /suction |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Máximo lateral pressão de alta pressão/baixa - pressão permissível | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Pressão de trabalho máxima do permutador de calor | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| tamanho (L*W*H) milímetro | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Peso | 160kg | 318kg | 630kg | 950kg |
| nível de Anti-choque | Mim | |||
| nível impermeável | IPX4 | IPX4 | IPX4 | IPX4 |
| Conexão | DN32 (parte externa) | DN40 (parte externa) | DN54 (flange) | DN65 (flange) |
| Preço unitário usd/grupo | 3607 | 6725 | 13115 | 19680 |
| Condições de aquecimento: (água quente): O bulbo seco ambiental é 20°C, o bulbo molhado ambiental é 15°C, a temperatura da água inicial é 15°C, e a temperatura da água final é 75°C. Bulbo seco ambiental -7°C, bulbo molhado ambiental -8°C, temperatura da água inicial 6°C, e temperatura da água 75°C. do fim. Dispositivo de aquecimento universal do terminal Condições de aquecimento: (aquecimento) O bulbo seco ambiental é 7°C, o bulbo molhado ambiental é 6°C, e a temperatura da água da efluência é 75°C. Bulbo seco ambiental -7°C, bulbo molhado ambiental -8°C, temperatura da água 75°C. da efluência. |
||||
