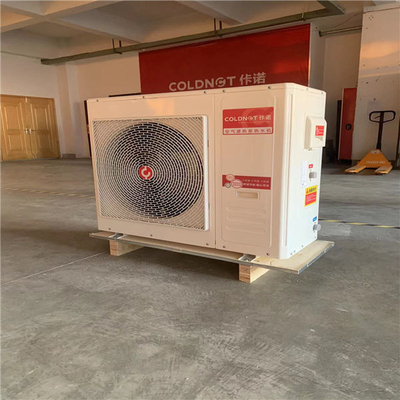

Força 18KW do aquecedor de água da bomba de calor da fonte de ar do CO2 R744 e do sistema de aquecimento EVI para a temperatura fria -25℃

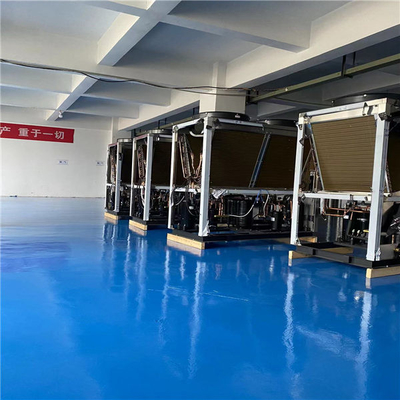

A bomba de calor do dióxido de carbono inclui um escudo, uma placa da separação é arranjada horizontalmente no escudo, um conjunto do permutador de calor é fixado acima da placa da separação, e o conjunto do permutador de calor inclui os permutadores de calor arranjados obliquamente em ambos os lados da placa da separação, e o conjunto do permutador de calor é arranjado acima do conjunto do permutador de calor. Há um fã. Na invenção atual, um defletor transversal é arranjado dentro da embalagem, o defletor divide a embalagem em espaços superiores e mais baixos, o conjunto do permutador de calor é instalado acima do defletor, e o sistema de encanamento e o sistema da circulação são instalados no espaço abaixo do defletor, conjunto do permutador de calor e o sistema de encanamento é separado pela placa da separação para evitar a convecção formou facilmente entre o permutador de calor e o sistema de encanamento, impedindo desse modo a influência mútua entre os dois, que é conducente ao funcionamento normal da bomba de calor do dióxido de carbono.
O componente da inversão térmica de bomba de calor do dióxido de carbono inclui uma placa de montagem, dois lados da placa de montagem são inclinados com permutadores de calor, as extremidades dos permutadores de calor em ambos os lados são conectadas por placas terminais, e as placas terminais e a placa de montagem são conectadas conectando os parafusos. Na invenção atual, os permutadores de calor são arranjados em ambos os lados, que podem formar uma área maior da inversão térmica, que seja benéfica melhorar a eficiência da inversão térmica da bomba de calor do dióxido de carbono.
Separadores em tandem do gás-líquido para sistemas de bomba do calor do dióxido de carbono. O sistema de bomba do calor do dióxido de carbono usa um separador do gás-líquido da série, incluindo um separador do gás-líquido, o separador do gás-líquido inclui um monômero da primeira fase e um monômero da segunda etapa, e o monômero da primeira fase e o monômero da segunda etapa são conectados através das tubulações da série, o centro da entrada de primeiro ar e o centro da tomada de primeiro ar são distribuídos simetricamente com a linha central do monômero da primeira fase como o centro de simetria, e o centro da segunda entrada de ar e o centro da segunda tomada de ar são o mesmo como o monômero da segunda etapa. A linha central é o centro de simetria e o centro é distribuído simetricamente. A linha entre o centro da entrada de primeiro ar e o centro da segunda entrada de ar está paralela à linha entre o centro da tomada de primeiro ar e o centro da segunda tomada de ar. O modelo de serviço público tem os efeitos benéficos de poder evitar eficazmente o retorno instantâneo de substâncias líquidas ao compressor demasiado, impedindo a ocorrência do fenômeno dos cilindros ardentes, e assegurando-se de que as exigências de trabalho e de corrida estejam cumpridas ao não ser restringido pelas exigências de produção.

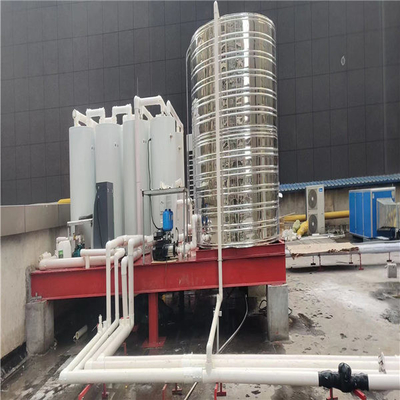

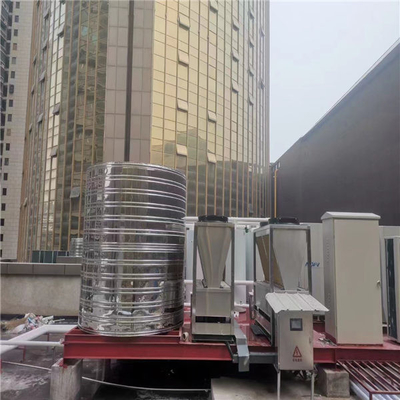

18KW aquecedor de água da bomba de calor da fonte de ar do CO2 R744 e sistema de aquecimento EVI para a temperatura fria -25℃
Tipo da unidade | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
Especificações | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
Fonte de alimentação | Five-wire380V/50Hz trifásico | ||||||
Modo de aquecimento | Tipo direto do calor/ciclo | ||||||
Condição de trabalho padrão | Capacidade de aquecimento (quilowatts) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
Poder entrado (quilowatts) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
BOBINA | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
Volume de água quente (³ de m /h) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
Condição de alta temperatura | Quilowatts da capacidade de aquecimento) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
Poder entrado (quilowatts) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
BOBINA | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
Volume de água quente (³ de m /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
Condição de baixa temperatura | Capacidade de aquecimento (quilowatts) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
Poder entrado (quilowatts) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
BOBINA | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
Volume de água quente (³ de m /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
Informação componente | Tamanho da junção de tubulação da água | DN20 | DN25 | DN32 | DN40 | ||
Permutador de calor da água | Permutador de calor da placa ou da luva | ||||||
Permutador de calor do ar | Aleta de alumínio para o tubo de cobre | ||||||
tipo do compressor | reciprocar Semi-fechado | ||||||
Painel da operação | Tela táctil da cor | ||||||
Temperatura máxima da tomada (℃) | 90℃ | ||||||
Líquidos refrigerantes | R744 (CO2) | ||||||
Pressão do projeto (MPa) | Lado alto 15, baixo lado 8 | ||||||
Dimensões (comprimento, largura e altura milímetros) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
Ruído (DB) | 56 | 59 | 62 | 67 | 70 | 70 | |
Peso (quilogramas) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
ESPAÇO do uso | Temperatura da água da alimentação (℃) | 5~ 40 | |||||
Pressão de água da alimentação | 0,05~ 0,4 | ||||||
Temperatura da efluência (℃) | 55~ 90 | ||||||
Fluxo máximo | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
Temperatura ambiental (℃) | ’ - 20~43 |
