Introdução do princípio de sistema de aquecimento de bomba de calor do CO2
O compressor suga o líquido refrigerante de baixa temperatura e de baixa pressão do dióxido de carbono do gás do evaporador, e comprime o líquido refrigerante do dióxido de carbono em um líquido supercrítico de alta temperatura e de alta pressão através do trabalho. O líquido supercrítico de alta temperatura e de alta pressão entra no refrigerador do gás para trocar o calor com água, e é refrigerado no refrigerador do gás. O líquido de alta pressão libera muito calor, e a água absorve o calor liberado e a temperatura continua a aumentar. Depois que o líquido de alta pressão é estrangulado e despressurizado pela válvula da expansão, no evaporador, o fã absorve o calor no ar circunvizinho e evapora no gás de baixa pressão, que está sugado no compressor e comprimido, de modo que seja circulado repetidamente para fornecer a água quente.
As características do CO2 aquecem o sistema de aquecimento de bomba
Líquido refrigerante natural da proteção ambiental: O líquido refrigerante do CO2, ODP é 0, GWP é 1, nenhuma poluição ao ambiente, não-tóxico, não-inflamável;
Temperatura da tomada do ponto alto: a fonte/temperatura da água do retorno pode alcançar 65°C/45°C, e a mais alta temperatura da água da tomada pode alcançar acima de 75°C, apropriado para radiadores;
Desempenho de baixa temperatura excelente: na temperatura ambiental de -35°C, o aquecimento é ainda normal;
Eficiência elevada: A BOBINA de aquecimento do desempenho pode alcançar 1,8 em uma temperatura ambiental de -30°C;
Vasta gama de aplicação: pode trabalhar normalmente na variação da temperatura ambiental de -35℃~20℃, apropriada para a maioria de regiões frias em do norte meu país.

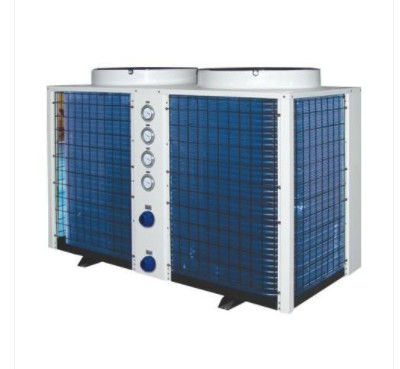

| Sistema de aquecimento Monobloc de bomba de calor do CO2 | ||||
| Tipo da unidade | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| Especificações | 7.5HP | 10HP | 15HP | |
| Fonte de alimentação | Five-wire380V/50Hz trifásico | |||
| Modo de aquecimento | Tipo direto do calor/ciclo | |||
| Condição de trabalho padrão | Capacidade de aquecimento (quilowatts) | 27,5 | 36,7 | 55,1 |
| Poder entrado (quilowatts) | 6,1 | 8,2 | 13,7 | |
| BOBINA | 4,5 | 4,5 | 4,5 | |
| Volume de água quente (³ de m /h) | 0,59 | 0,79 | 1,18 | |
| Condição de alta temperatura | Quilowatts da capacidade de aquecimento) | 23,9 | 28,5 | 51,5 |
| Poder entrado (quilowatts) | 7,5 | 8,9 | 16,1 | |
| BOBINA | 3,2 | 3,2 | 3,2 | |
| Volume de água quente (³ de m /h) | 0,27 | 0,33 | 0,59 | |
| Condição de baixa temperatura | Capacidade de aquecimento (quilowatts) | 17,3 | 21,4 | 34,8 |
| Poder entrado (quilowatts) | 6,2 | 7,6 | 12,4 | |
| BOBINA | 2,8 | 2,8 | 2,8 | |
| Volume de água quente (³ de m /h) | 0,32 | 0,4 | 0,65 | |
| Componentes Informação |
Tamanho da junção de tubulação da água | DN20 | DN25 | |
| Permutador de calor da água | Permutador de calor da placa ou da luva | |||
| Permutador de calor do ar | Aleta de alumínio para o tubo de cobre | |||
| tipo do compressor | reciprocar Semi-fechado | |||
| Painel da operação | Tela táctil da cor | |||
| Temperatura máxima da tomada (℃) | 90℃ | |||
| Líquidos refrigerantes | R744 (CO2) | |||
| Pressão do projeto (MPa) | Lado alto 15, baixo lado 8 | |||
| Dimensões (L*W*H milímetros) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Ruído (DB) | 56 | 59 | 62 | |
| Peso (quilogramas) | 550 | 660 | 780 | |
| ESPAÇO do uso | Temperatura da água da alimentação (℃) | 5~ 40 | ||
| Pressão de água da alimentação | 0,05~ 0,4 | |||
| Temperatura da efluência (℃) | 55~ 90 | |||
| Fluxo máximo | 1,2 | 1,5 | 2,4 | |
| Temperatura ambiental (℃) |
’ - 20~43
|
|||
